INSTITUCIÓN EDUCATIVA BRAULIO GONZÁLEZ

ÉNFASIS EN INFORMÁTICA – TEC. MANTENIMIENTO EQUIPOS DE CÓMPUTO

DISCO DURO

Fecha: 05 de Marzo 2012 Integrantes: Jessica Mejía, Ximena Rincón y Jonathan Cáceres

OBJETIVOS

1. Identificar cada una de las partes físicas del disco duro

2. Aprender el funcionamiento del disco duro

3. Aprender a aplicar la fórmula para calcular la capacidad de almacenamiento del disco duro

INFORMACIÓN BÁSICA

Un computador puede funcionar sin un disco duro, pero no se podría acceder, almacenar y administrar la información, es una combinación electrónica y mecánica. El desempeño es dado por la velocidad que lee y escribe los datos. Para poder acceder a los datos almacenados el disco gira para que la cabeza pueda acceder a estos

La información se escribe en sectores y se lee por medio de una cabeza magnética de lectura/escritura alojada en el ensamble del conjunto de la cabeza. Un brazo actuador que mantiene a este ensamble en su lugar, es posicionado por dos imanes, uno superior y otro inferior; a estas placas se les llaman "placas magnéticas", y su función es controlar el movimiento del brazo actuador a través de la superficie del plato.

Dicho movimiento, en sincronía con la rotación del plato, permite a la cabeza de lectura/escritura acceder a puntos específicos de la superficie magnética. Las señales que lee o escribe la cabeza, son amplificadas por el preamplificador de lectura/escritura mismo que, en conjunto con la bobina actuadora y conectores asociados, da forma a la "bobina de voz"; cerca de esta se encuentra la palanca de estacionado. Cuando la unidad es desactivada, esta palanca mantiene a la cabeza de lectura/escritura en la "zona de aterrizaje", un sitio de seguridad en el plato donde no se almacena ninguna información.

Todas estas componentes se contienen en un ensamble de base y una cubierta, los cuales son sellados en un ambiente totalmente limpio de esta manera se aísla el polvo y otros contaminantes que pueden dañar o destruir a la unidad.

Características de desempeño:

· Velocidad de rotación: Es la velocidad a la que giran los platos del disco cuya regla es que a mayor velocidad de rotación mayor será la transferencia de datos, pero a su vez será mayor ruido y también mayor calor generado por el disco. La velocidad de rotación se mide en revoluciones por minuto (RPM).

· Tiempo de acceso: Es el tiempo medio necesario que tarda la cabeza del disco en acceder a los datos. Es la suma de varias velocidades:

Ø El tiempo que tarda el disco en cambiar de una cabeza a otra cuando busca datos.

Ø El tiempo que tarda la cabeza lectora en buscar la pista con los datos saltando de una en otra.

Ø El tiempo que tarda la cabeza en buscar el sector correcto en la pista.

· Tasa de transferencia: cantidad de bytes que son transportados a la memoria cache por segundo, la cache envía la información a través de la interfaz y a esto se le llama tasa de transferencia externa y se determina en MB/s es más rápida que la interna

· Tiempo de búsqueda: Es el intervalo tiempo que él toma a las cabezas de lectura/escritura moverse desde su posición actual hasta la pista donde está localizada la información deseada. Como la pista deseada puede estar localizada en el otro lado del disco o en una pista adyacente, el tiempo de búsqueda varía en cada búsqueda.

· Latencia: Cada pista de un disco duro contiene múltiples sectores, una vez que la cabeza de lectura/escritura encuentra la pista correcta las cabezas permanece en el lugar inactivas hasta que el sector pasa por debajo de ellas, este tiempo de espera se llama latencia. La latencia promedio es el tiempo para que el disco una vez que está en la pista correcta encuentre el sector deseado, es decir, es el tiempo que tarda el disco en dar media vuelta.

· Tasa de transferencia de datos: Esta medida indica la cantidad de datos que un disco puede leer o escribir en la parte más exterior del disco en un periodo de un segundo

Funcionamiento interno del Disco Duro (HDD)

-El computador envía las señales eléctricas hacia la bobina electromagnética.

-La bobina se polariza y transmite el magnetismo hacia el disco en movimiento.

-El disco tiene partículas magnéticas que se reacomodan a su paso por la bobina.

-La información queda almacenada como partículas magnéticas ordenadas.

ESCENARIO

En esta práctica de laboratorio el estudiante examinara e identificará cada una de las partes físicas del disco duro, aplicando el cuidado y orden para el desensamble y posterior ensamble del mismo. Debe ubicar cada una de las partes sobre un trapo limpio y tomar una foto para subirla en el blog, indicando el nombre de cada una de ellas.

Identificación del tipo de interfaz del disco duro

Interfaz es el acople o conexión física y funcional entre dos aparatos o sistemas independientes para establecer una comunicación. El disco duro contiene una tarjeta interfaz controladora para el motor de rotación, el mecanismo accionador de cabezales y la codificación / descodificación de los datos, la cual se completa con otra tarjeta controladora independiente o integrada en la placa principal. Ambas tarjetas controladoras se unen mediante un bus (cable) tipo cinta de varios hilos conductores (el más común tiene 40). Las interfaces más utilizadas para el manejo de discos son la IDE (Intelligent Drive Electronics o Integrated Drive Electronics), la SCSI (Small Computer System Interface) y la SATA (Serial ATA).

1. ¿Qué tipo de interfaz de datos tiene el disco duro? Sata (Serial Ata) 7200 RPM

2. ¿Qué tipo de interfaz de alimentación tiene el disco duro? Conector de energía (Molex)

3. La configuración física del jumper es maestro o esclavo: Maestro

4. ¿cuál es la posición correcta de conectar los cables en un disco duro IDE? Colocar de manera correcta con el orden que muestran los pines, el orden del espacio a conectar en el disco duro y que encaje sin forzarlo.

5. ¿Cuántos hilos conductores tiene el cable flat?: 16 Hilos y 18 Pines

6. ¿Cuál es la longitud del cable flat? 1 Cm

7. ¿Cuál es el fabricante del disco duro? Maxtor DiamondMax21

8. ¿Cuál es el modelo del disco duro? STM380215A

9. ¿Cuál es el voltaje de consumo? +5V +12V

10. ¿Cuál es la corriente de consumo? 0.72 A 0.52 A

11. ¿Cuántas revoluciones por minuto (RPM) tiene? 7200 RMP

12. ¿En qué parte del disco duro se encuentra el electroimán? Se encuentra en el cabezal.

13. ¿Cuantos platos tiene el disco duro?: 1 plato

14. ¿Cuál es el material de los platos? óxido de hierro (Aluminio)

15. ¿Cuál es el diámetro de cada plato?: 9.6 cm

16. ¿Cuantas caras tiene el disco duro? 1 Cara

17. ¿Cuántos cabezales tiene el disco duro? 1 Cabezal

18. ¿Qué dispositivo hace girar al plato? El motor de giro

19. ¿Los cabezales de lectura/escritura hacen contacto con el disco? Si o no. Explique: No hacen contacto ya que las señales son mediante un campo magnético.

20. Con el disco duro desensamblado, todas las caras tienen aguja de lectura y escritura. Si no es así, cual cara es la que tiene solo una: Lee y escribe solo la cara superior, la que podemos ver porque solo tiene una aguja.

21. Cuantos cilindros tiene: 1

22. Cuantas pistas: No se ve.

23. Cuantos sectores: No se ve.

24. Realice el cálculo de la capacidad de almacenamiento en Giga Byte del disco duro: 80 GB

25. ¿Cuál es el dispositivo que hace mover al cabezal? El dispositivo que hace mover el cabezal, es el brazo actuador y el electroimán.

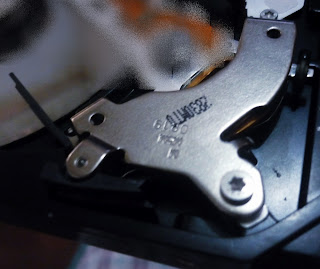

Identificación del nombre de cada una de las partes físicas del disco duro

La alineación de los imanes puede plantearnos un problema. Necesitan ser alineados exactamente a la derecha. Tome nota de la posición de los imanes.

Observe la imagen de las partes del disco duro y escriba en la columna Letra, el nombre de la parte correcta:

N°	Letra	PARTE
1	I	Palanca de estacionado
2	A	Plato
3	B	Motor de giro
4	C	Cabeza
5	D	Brazo actuador
6	F	Preamplificador de lectura/escritura
7	E	Placas magnéticas
8	H	“Bobina de voz”
9	J	Ensamble de base
10	G	Bobina actuadora
11	K	Cubierta

¿QUE ES UN DISCO DURO?

Disco duro o disco rígido (Hard Disk Drive, HDD) es un dispositivo de almacenamiento de datos no volátil que emplea un sistema de grabación magnética para almacenar datos digitales. Se compone de uno o más platos o discos rígidos, unidos por un mismo eje que gira a gran velocidad dentro de una caja metálica sellada. Sobre cada plato, y en cada una de sus caras, se sitúa un cabezal de lectura/escritura que flota sobre una delgada lámina de aire generada por la rotación de los discos.

PARTES DEL DISCO DURO:

PLATO
